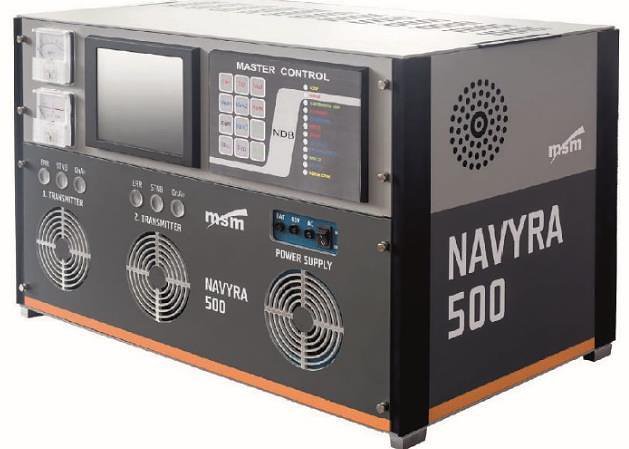

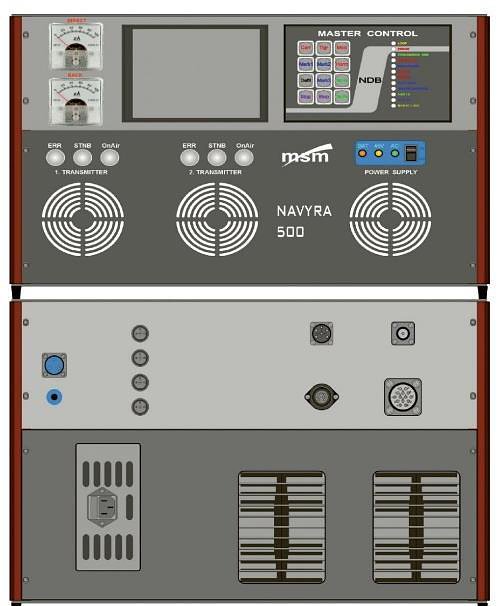

NDB NAVYRA-500 je výsledkom dlhoročných skúseností našej spoločnosti s prácou v oblasti rádiolokácie a rádio navigačnej techniky.
Ide o letecký nesmerový maják, ktorý je použiteľný pre civilné aj vojenské nasadenie. Toto zariadenie sme dodali napríklad pre: AERO TRADE, a.s., MO Slovenskej republiky, MO Uzbekistanu, MO Azerbajdžanu.
NDB NAVYRA-500 je efektívny, spoľahlivý, duálny približovací rádiový maják používaný ako letecká navigácia slúžiaca na zabezpečenie pristátia pre lietadlá, je využiteľný pre stacionárne a aj mobilné stanovištia. Dá sa ovládať manuálne na mieste alebo na diaľku prostredníctvom inteligentného softvéru s funkciami samo ovládania. Môže pracovať s anténami typu „T“, UZA alebo s inými anténami s uzemňovacím proti závažným systémom.

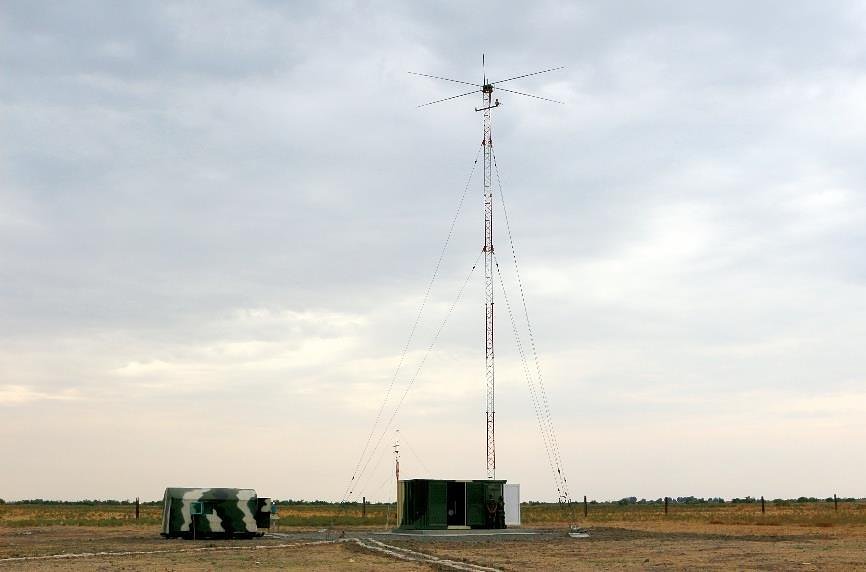

Naša anténa typu „T“ je určená na pripojenie nesmerového majáku (NDB) na vysielanie rádiového signálu vo frekvenčnom rozsahu od 190 do 1750 kHz. Anténa funguje ako uzemnený systém protizávažia a montuje sa na oceľovú vežu s dĺžkou 12 m alebo 24 m, na vrchu antény veže je inštalované výstražné svetlo (230 V / 50 Hz) v súlade s pravidlami ICAO.
Viac informácií poskytneme na: info@vyvoj.sk
Technické parametre
| Prevádzkové napájacie napätie | 230V ± 10% / 50 ± 2Hz |
| Záložný napájací zdroj | min. 3 hod prevádzky |
| Frekvenčný rozsah | 190 - 1100 kHz 1100 - 1750 kHz |
| Režim vysielania | N0N, A2A, A3E |
| Max. výstupný špičkový výkon | 500W |
| Umelá záťaž | Ra = 10 Ohm, Ca = 940 pF |
| Záťažová impedancia | Ra = 1¸28 Ohm, Ca = 250¸ 1200 pF |
| Stabilita nosnej frekvencie | ±0,005% |
| Potlačenie harmonických frekvencií | ≥ 40dBc |
| Modulačné frekvencie | 400 ± 25 Hz, 1020 ± 50 Hz |
| Hĺbka modulácie | 95 ±5 % |
| Parazitná modulácia | ≤5% |
| Skreslenie modulačnej obálky | ≤ 10 % |
| Identifikačná značka | kombinácia znakov Morseovej abecedy (max. 4) |
| Telegrafná rýchlosť | nastaviteľná - prevádzkové nastavenie 7 slov za minútu, t.j. 5,6 Bd |
| Opakovanie identifikačnej značky | 1 - 6 x za minútu |
Zálohovanie vysielačov
| Doba prepnutia na zálohu pri poklese výkonu pod 55 % | max. 3 s |
| Doba prepnutia na zálohu pri poklese hĺbky modulácie pod 75 % | max. 3 s |
| Doba prepnutia na zálohu pri výpadku značky | max. 3 s |
Klimatické a mechanické podmienky
NDB
| Rozsah pracovných teplôt | 10 °C do +30 °C |
| relatívna vlhkosť vzduchu | do 70 %, pri teplote +30 °C |
| atmosférický tlak | od 84 do 107 kPa |
Vário
| Rozsah pracovných teplôt | -20 °C do +50 °C |
| relatívna vlhkosť vzduchu | do 98 %, pri teplote +35 °C |
| atmosférický tlak | od 84 do 107 kPa |
